从自然语言到 logits：我终于把 Transformer 的形状串起来了

最近开始系统学习 AI Infra。我先从仓库里的前置知识开始看，到了数学基础这一章，遇到了一条看起来很短、但实际上包含了很多信息的公式：

$\displaystyle Y=XW,\qquad X\in\mathbb{R}^{(BS)\times H},\qquad W\in\mathbb{R}^{H\times V}$

一开始我对里面的 B、S、H、V 只有模糊印象，尤其不明白：为什么 batch size 会影响输出形状？H 是某一层的维度，还是整个网络的维度？

后来我把问题从“记住公式”改成了“沿着数据流走一遍”，才慢慢把它串起来：一段自然语言是怎样变成 token，token 又怎样变成 hidden state，最后怎样变成词表上的预测分数。

1. 先把符号认全

在 Transformer 和大语言模型中，常见的符号是：

这里最容易混淆的是 $L$ 和 $H$：

$L$ 是深度，表示有多少层；$H$ 是宽度，表示每个 token 的向量有多长。

可以把 Transformer 想成一栋楼：$L$ 是楼层数，$H$ 是每一层房间的宽度。它们描述的是完全不同的东西。

2. 一切从自然语言开始

模型最原始的输入不是矩阵，而是自然语言，例如：

1
我喜欢机器学习

但是神经网络不能直接处理汉字、单词或句子，它需要数字。因此通常要经过下面几步：

1
2
3
4
5
6
7
8
9
自然语言
    ↓
Tokenizer 分词
    ↓
Token IDs
    ↓
Embedding 查表
    ↓
Hidden states

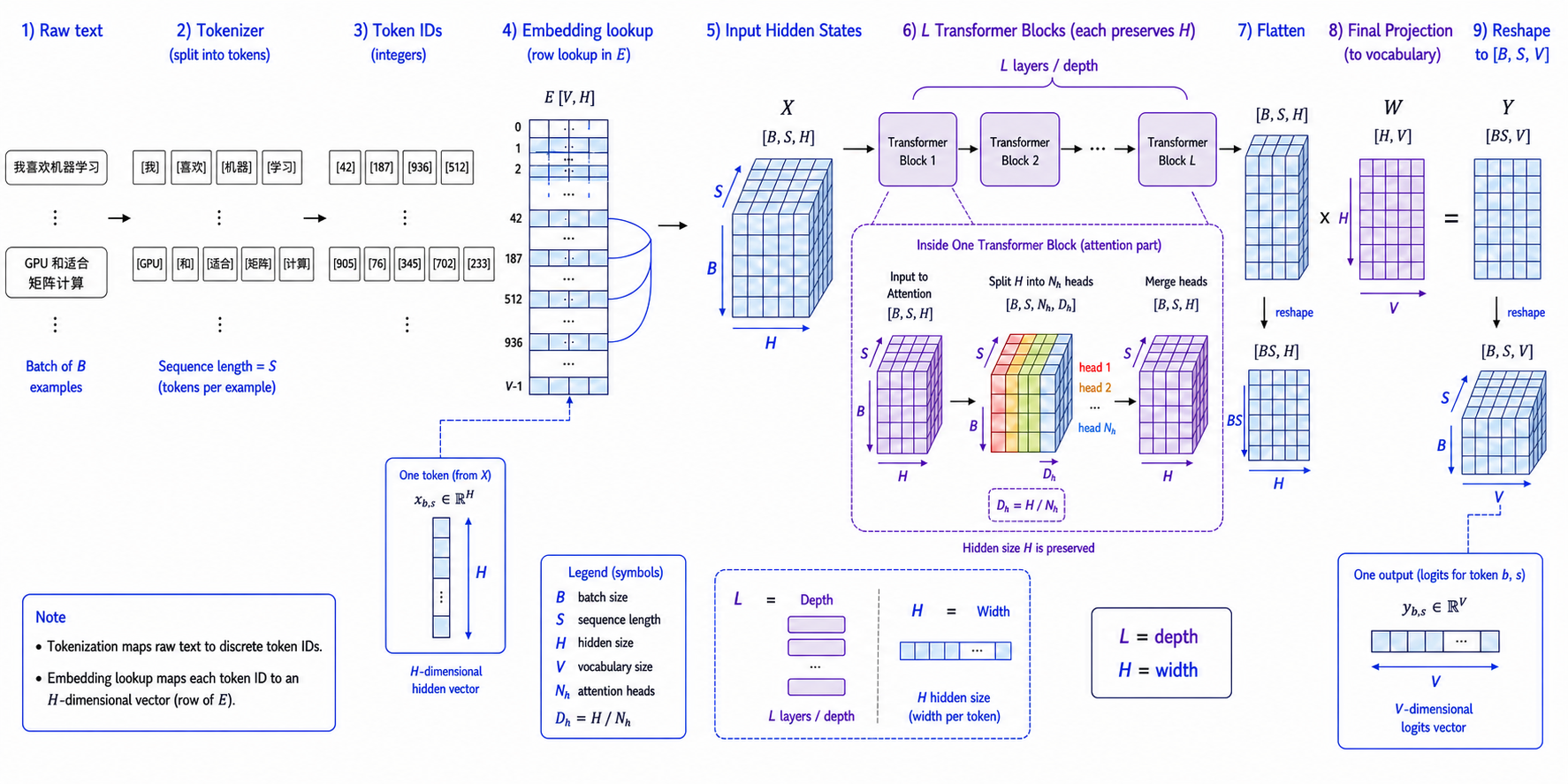

下面这张图把完整流程画了出来：

2.1 Tokenizer：把文字变成 token

Tokenizer 会把文本切成模型词表中的 token。对于中文，token 不一定严格按照单个汉字切分；不同 tokenizer 可能使用汉字、词、子词甚至字节片段。

例如，为了说明流程，可以抽象成：

1
2
3
我喜欢机器学习
    ↓
[我] [喜欢] [机器] [学习]

实际模型可能得到完全不同的切分结果，这取决于 tokenizer 的词表和算法。这里重要的不是具体怎么切，而是：

Tokenizer 把连续的自然语言转换成离散的 token 序列。

2.2 Token IDs：给每个 token 一个整数编号

词表中的每个 token 都有一个整数 ID：

1
2
3
[我] [喜欢] [机器] [学习]
  ↓    ↓     ↓     ↓
 42   187   936   512

这些数字本身没有大小关系。936 并不比 42 更“重要”，它们只是词表中的索引。

如果词表大小是 $V$，那么 token ID 通常落在：

$0,1,2,\ldots,V-1$

3. Embedding：把 token ID 变成 H 维向量

模型有一个 embedding 矩阵：

$E\in\mathbb{R}^{V\times H}$

它有 $V$ 行，每一行是一个 token 的 $H$ 维向量。

所以，token ID 并不是直接拿去做矩阵乘法，而是用来查表：

1
2
3
4
token ID = 42   → 取 E 的第 42 行
token ID = 187  → 取 E 的第 187 行
token ID = 936  → 取 E 的第 936 行
token ID = 512  → 取 E 的第 512 行

每取出一行，就得到一个 $H$ 维向量：

$x_{b,s}\in\mathbb{R}^{H}$

其中 $x_{b,s}$ 表示第 $b$ 条样本中第 $s$ 个 token 的向量。

如果有 $B$ 条样本、每条样本有 $S$ 个 token，那么所有 token 的 embedding 组成：

$X\in\mathbb{R}^{B\times S\times H}$

这就是 Transformer 的输入 hidden states。

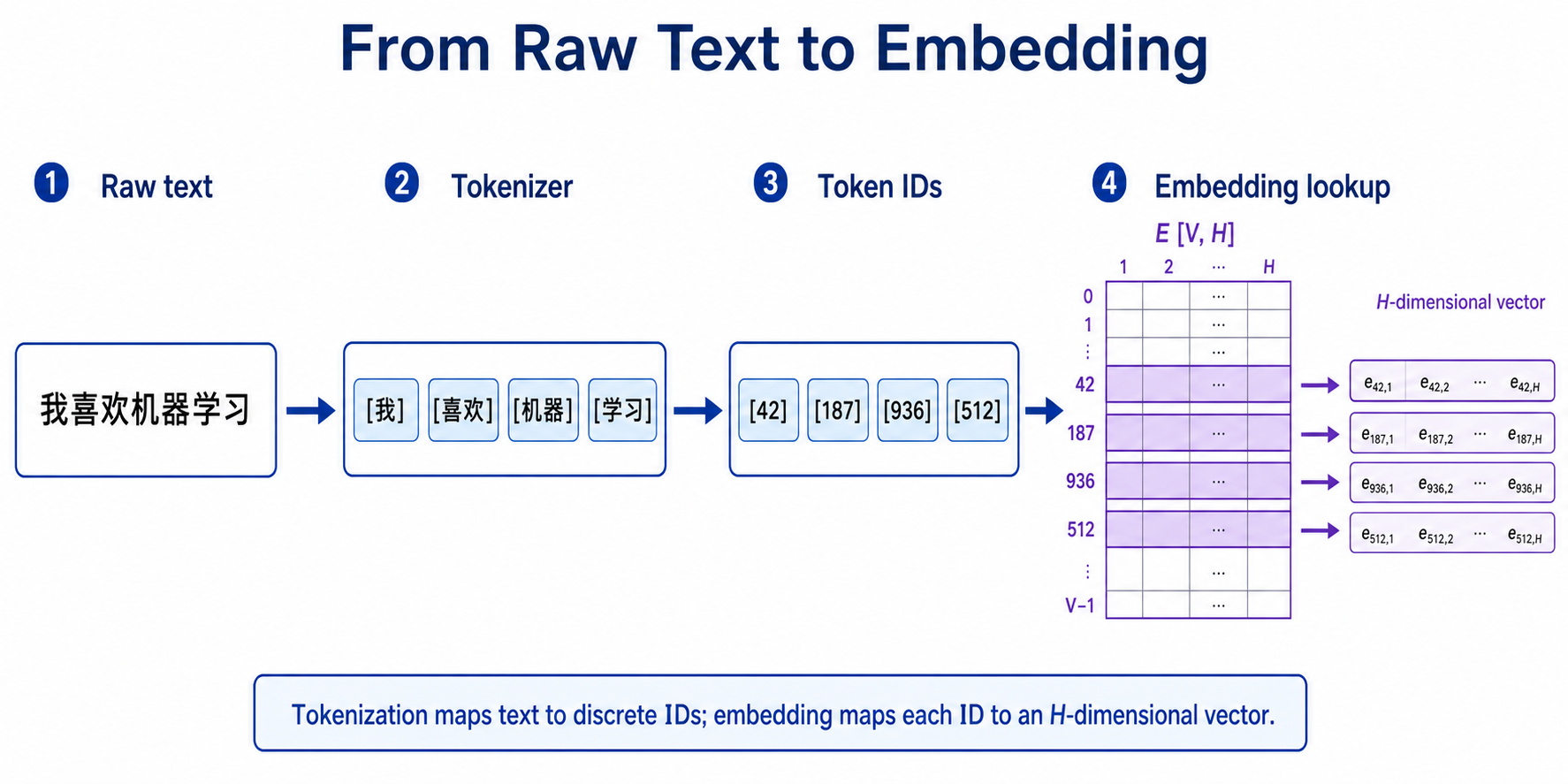

为了把“查表”这一步单独看清楚，可以把它拆成下面四步：自然语言先被切成 token，再映射成 token ID，最后从 embedding 矩阵中取出对应的行。

4. 为什么需要 batch size？

这里的 $B$ 表示：

一次送进模型的样本数量。

例如：

1
B = 4

表示一次前向计算处理 4 条样本，而不是每次只处理一条。

4.1 训练时的 batch

训练集可能有几十万条样本，但不会一次全部送入模型，而是切成很多小批次：

1
2
3
batch 1：样本 1 ~ 32
batch 2：样本 33 ~ 64
batch 3：样本 65 ~ 96

如果 batch size 是 32，那么每次前向传播、计算 loss、反向传播和参数更新，通常都基于 32 条样本。

使用 batch 的重要原因是 GPU 擅长并行处理大量相似的矩阵运算。相比逐条处理，把样本组成一个 batch 能够：

• 提高 GPU 利用率；
• 把很多小计算合并成更大的矩阵计算；
• 减少频繁的 Kernel 启动和调度开销；
• 提高整体吞吐量。

4.2 推理时的 batch

推理时 $B$ 也可能表示多个请求，但不一定严格等于请求数量。

例如：

• 交互式聊天一次处理一个请求，通常 $B=1$；
• 服务端把多个用户请求合并计算，可能 $B=8$；
• 一个请求要求生成多个候选答案，也可能出现 $B>1$。

所以更准确的说法是：

$B$ 表示一次计算中包含多少条样本或序列，而不是专门表示用户请求数。

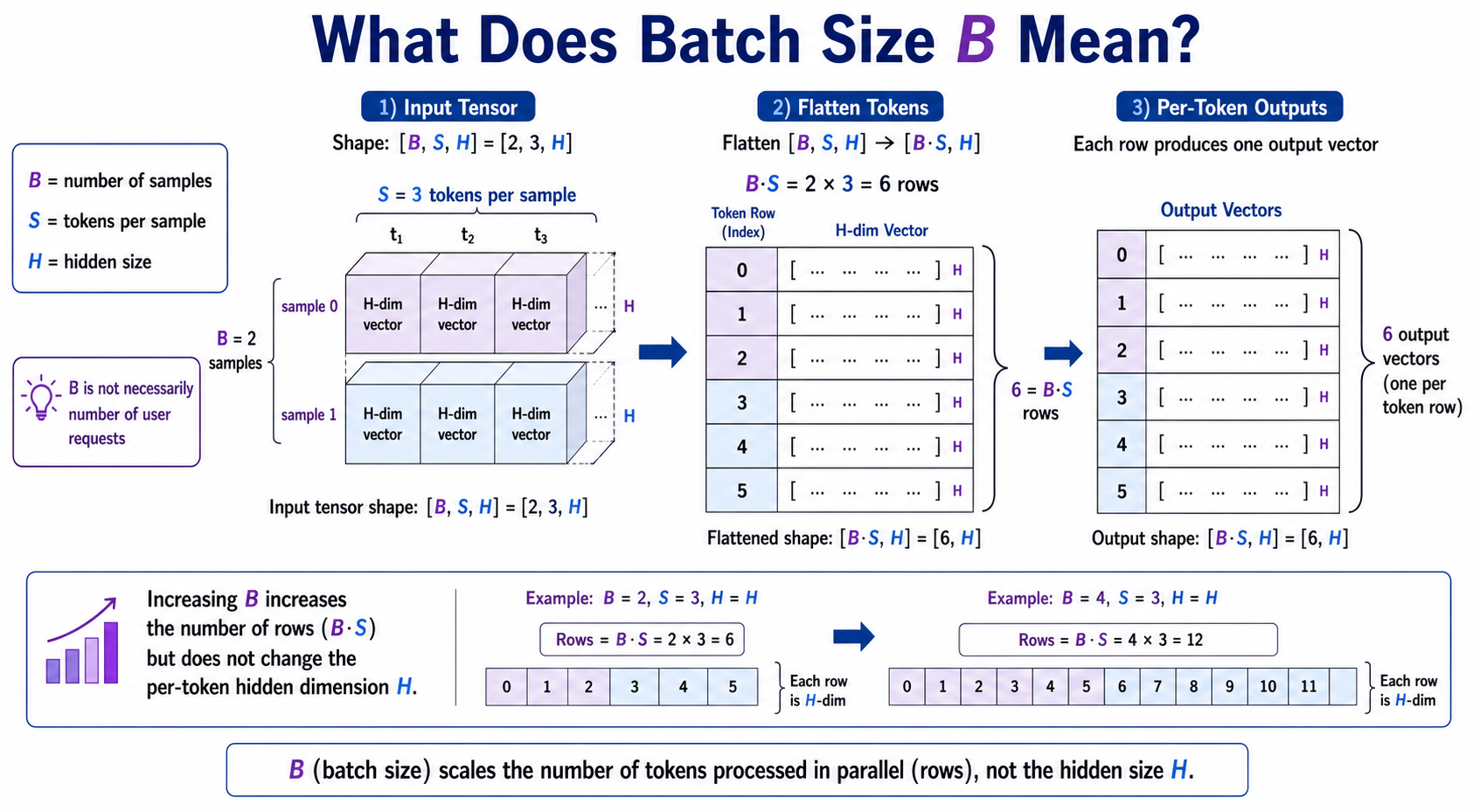

下面这张图用 $B=2$、$S=3$ 展示了：batch size 增大时，增加的是 token 行数，而不是每个 token 的 hidden size $H$。

4.3 B 为什么影响输出形状？

假设：

1
2
3
B = 2
S = 3
H = 4

那么输入形状是：

1
[2, 3, 4]

含义是：

1
2
3
2 条样本
每条 3 个 token
每个 token 4 维

总共有：

$B\times S=2\times3=6$

个 token。

如果把 $B$ 从 2 改成 4，总 token 数就从 6 变成 12。每个 token 的向量仍然是 $H$ 维，但 token 的总数量翻倍，所以矩阵的行数也翻倍。

因此：

$B$ 不会改变每个 token 输出向量的长度，它改变的是一次计算中需要产生多少组输出。

5. 经过 L 层 Transformer

输入 hidden states 的形状是：

$[B,S,H]$

经过第 1 层、第 2 层，直到第 $L$ 层后，通常仍然是：

$[B,S,H]$

例如：

1
2
3
4
第 1 层：[B, S, H]
第 2 层：[B, S, H]
...
第 L 层：[B, S, H]

为什么每层通常保持相同的 $H$？因为 Transformer 中有残差连接：

$X_{l+1}=X_l+\operatorname{Block}(X_l)$

要做加法，两边的形状必须一致。

如果某一层要把 $H$ 从 4096 改成 8192，就必须额外加入投影，把残差分支也变成 8192。理论上可以这样设计，但会增加计算、内存搬运和实现复杂度。因此标准 Transformer 通常在各层保持相同的 hidden size。

6. Attention 中的 H、Nh 和 Dh

Attention 内部会把 $H$ 拆成多个 head：

$[B,S,H]\rightarrow[B,S,N_h,D_h]\rightarrow[B,S,H]$

其中：

$D_h=\frac{H}{N_h}$

例如：

1
2
3
H = 4096
Nh = 32
Dh = 4096 / 32 = 128

也就是把每个 token 的 4096 维表示拆成 32 个 head，每个 head 128 维。

各个 head 分别进行注意力计算，最后再合并回 4096 维。

这里要注意：Attention 内部可能会出现不同的临时形状，但经过合并后，残差流仍然回到 $H$ 维。

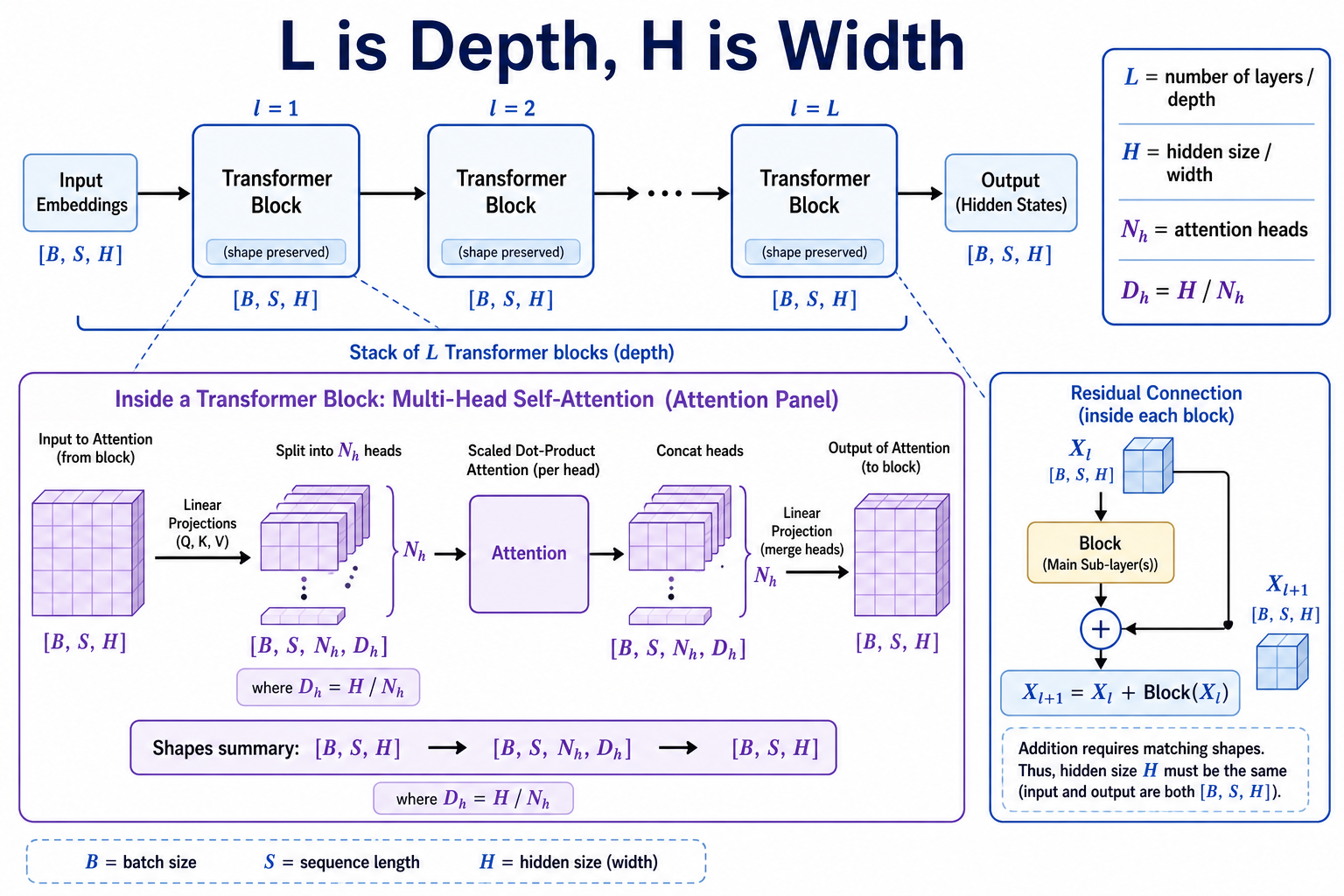

这张图把 $L$ 和 $H$ 的区别，以及 Attention 拆分和残差连接放在了一起：$L$ 是 Transformer 的深度，$H$ 是每个 token 表示的宽度。

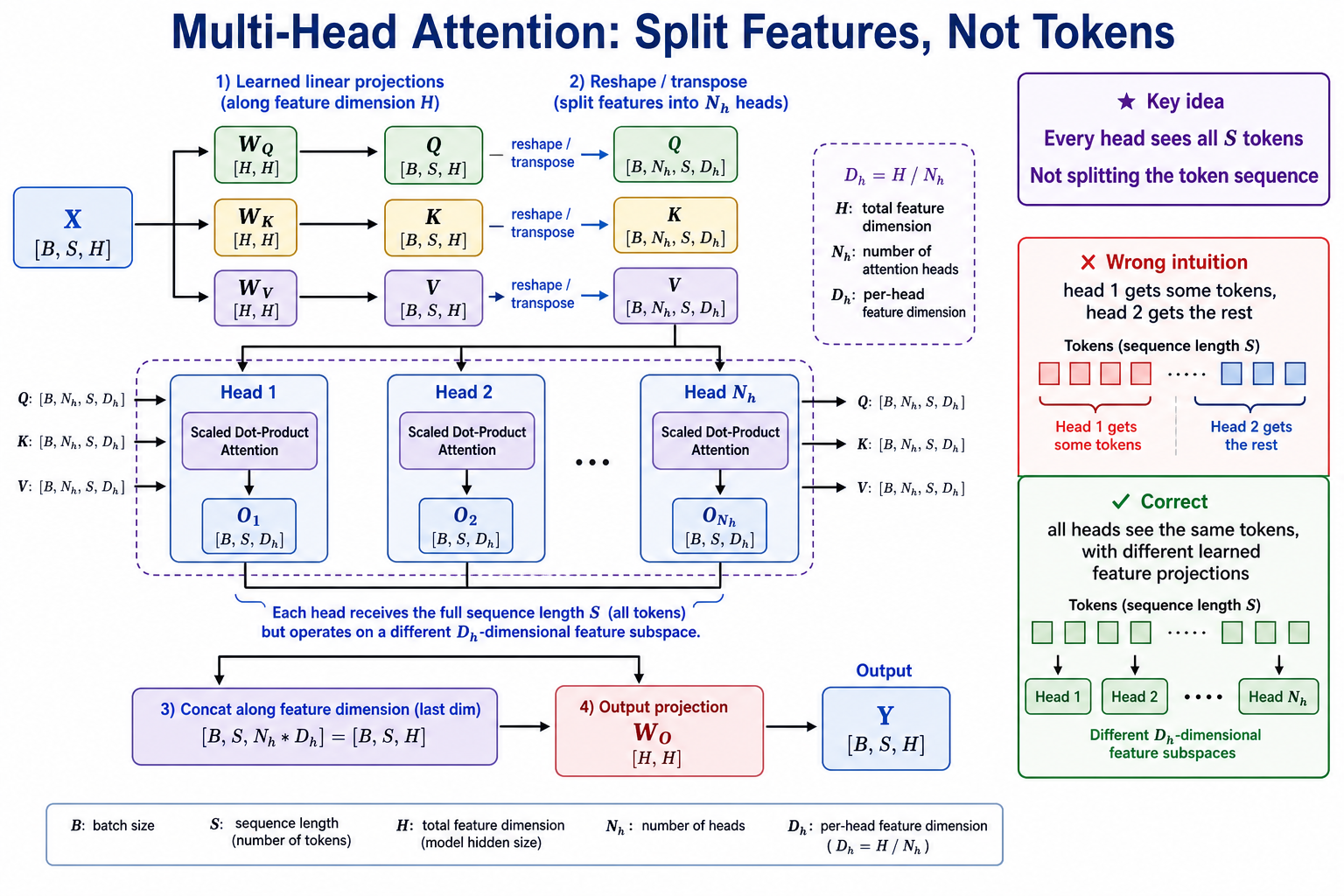

6.1 多头注意力不是把 token 分组

看到“拆成多个 head”时，我最开始的直觉是：是不是把一段序列切成几段，每个 head 负责一部分 token？其实不是。

多头注意力拆分的是特征维度，不是序列维度。更准确的流程是：先用三个不同的线性层生成 $Q$、$K$、$V$，再把每个 $H$ 维向量 reshape 成 $N_h$ 个 $D_h$ 维 head：

$X[B,S,H]\xrightarrow{W_Q,W_K,W_V}Q,K,V[B,S,H]\xrightarrow{\text{reshape/transpose}}[B,N_h,S,D_h]$

这里的线性投影很重要。它意味着 head 看到的不是原始 hidden vector 被机械切开的几段，而是经过不同参数变换后得到的不同特征子空间。

每个 head 都会看到完整的 $S$ 个 token，只是每个 token 在这个 head 中只有 $D_h$ 个特征：

$Q_h,K_h,V_h\in\mathbb{R}^{B\times S\times D_h}$

因此，head 1 不是负责前半段 token、head 2 负责后半段 token；更准确的说法是：

所有 head 都看同一段序列，但使用不同的、由 $Q/K/V$ 投影得到的特征子空间。

每个 head 独立完成注意力计算，输出形状仍然是 $[B,S,D_h]$。最后沿着特征维拼接：

$\operatorname{Concat}(O_1,\ldots,O_{N_h})\in\mathbb{R}^{B\times S\times(N_hD_h)}=\mathbb{R}^{B\times S\times H}$

拼接之后通常还会经过输出投影 $W_O\in\mathbb{R}^{H\times H}$，再回到 Transformer Block 的残差流中。

7. 最后的输出投影：从 H 维映射到 V 维

经过最后一个 Transformer Block 后，得到最终 hidden states：

$X\in\mathbb{R}^{B\times S\times H}$

为了方便做矩阵乘法，通常把前两维展平：

$[B,S,H]\rightarrow[BS,H]$

此时，每一行代表一个 token 的 hidden vector。

输出投影矩阵为：

$W\in\mathbb{R}^{H\times V}$

于是：

$Y=XW$

维度计算是：

$[BS,H]\times[H,V]=[BS,V]$

这里中间的两个 $H$ 必须匹配，输出保留两边的外部维度：

1
[BS, H] × [H, V] = [BS, V]

7.1 每个输出元素怎么算？

对于第 $i$ 个 token 和词表中第 $j$ 个 token：

$Y_{i,j}=\sum_{h=1}^{H}X_{i,h}W_{h,j}$

也就是说，一个 token 的 $H$ 维 hidden vector，会和 $W$ 的每一列做点积，最终得到 $V$ 个分数。

这 $V$ 个分数分别对应词表中的 $V$ 个候选 token，叫作 logits。它们还不是概率，后面通常还要经过 Softmax。

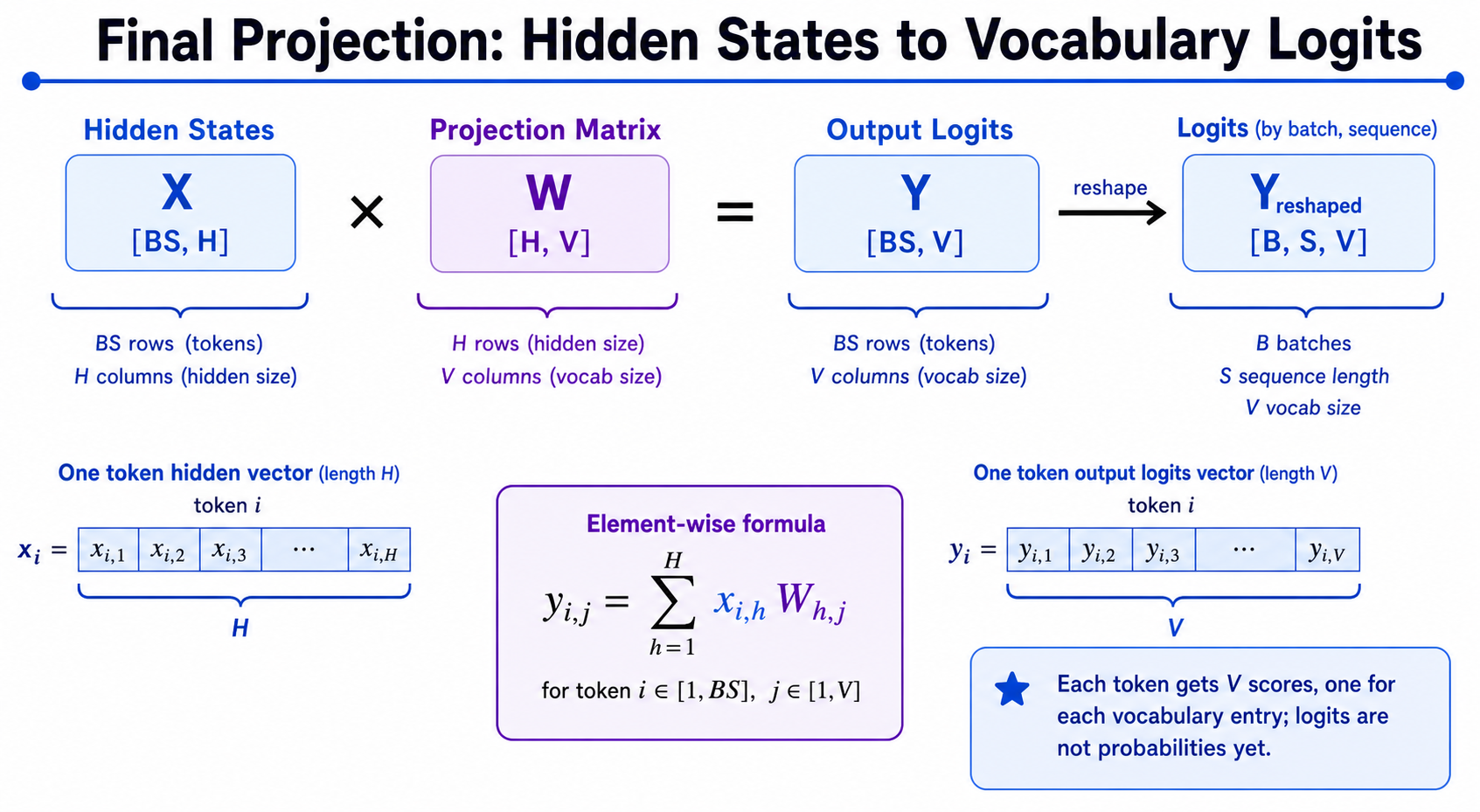

最后的输出投影可以单独看成一次形状严格匹配的矩阵乘法：$[BS,H]\times[H,V]=[BS,V]$，再恢复成 $[B,S,V]$。

7.2 为什么最后恢复成 [B, S, V]？

矩阵乘法结束后，形状是：

$[BS,V]$

但从语义上，我们仍然希望知道：

• 这是第几条样本？
• 是样本中的第几个位置？
• 对词表中的哪个 token 给出了分数？

所以会把它 reshape 回：

$[BS,V]\rightarrow[B,S,V]$

最终：

$Y_{b,s,:}\in\mathbb{R}^{V}$

表示第 $b$ 条样本、第 $s$ 个位置，对整个词表的 $V$ 维 logits。

8. 用一个小数字完整走一遍

假设：

1
2
3
4
B = 2
S = 3
H = 4
V = 10

那么：

1
2
3
4
5
输入 hidden states： [2, 3, 4]
展平：              [6, 4]
输出权重 W：        [4, 10]
矩阵乘法：          [6, 4] × [4, 10] = [6, 10]
恢复形状：          [2, 3, 10]

最后的 [2, 3, 10] 可以读成：

1
2
3
2 条样本
每条样本 3 个 token 位置
每个位置对 10 个词表 token 给出一个分数

9. 读 AI 公式时的三个问题

以后看到类似公式，我希望自己先问三个问题。

第一，形状是否匹配？

$[BS,H]\times[H,V]=[BS,V]$

中间维度 $H$ 相同，因此可以做矩阵乘法。

第二，计算量有多大？

输出一共有 $BSV$ 个元素，每个元素需要大约 $H$ 次乘加，所以计算量约为：

$2BSHV\quad\text{FLOPs}$

这也说明为什么 $B$、$S$、$H$、$V$ 任意一个变大，计算压力都可能明显增加。

第三，工程风险在哪里？

最后的输出投影权重大小是：

$H\times V$

当 hidden size 和词表都很大时，$W$ 本身就可能占用大量显存；输出 logits 的形状是 $[B,S,V]$，同样可能很大。

因此工程实现还要继续考虑：

• 数据类型和数值稳定性；
• 矩阵的内存布局；
• GEMM 的分块和并行策略；
• logits 是否需要完整物化；
• Softmax 和交叉熵如何高效计算。

10. 最后的理解

这次学习让我意识到，AI Infra 里的数学公式，不能只看成抽象符号。更好的读法是把它还原成数据流：

1
2
3
4
5
6
7
8
9
10
自然语言
→ Tokenizer
→ Token IDs
→ Embedding
→ [B, S, H]
→ L 层 Transformer
→ Attention 拆分与合并
→ [BS, H]
→ [H, V] 输出投影
→ [B, S, V] logits

其中：

• $B$ 决定一次处理多少条样本；
• $S$ 决定每条样本有多少个 token；
• $H$ 决定每个 token 的表示宽度；
• $L$ 决定 Transformer 有多深；
• $V$ 决定每个位置要对多少个候选 token 打分。

真正重要的不是把这些字母背下来，而是看到一个 shape 时，能够立刻说清楚：每一维在语义上代表什么，矩阵乘法为什么能做，以及它会带来多少计算和内存成本。
