Transformer 架构快速入门

学习 Transformer 时，我最开始能记住 Attention 的公式，却说不清公式里的每个张量究竟来自哪里，也不清楚“多头”为什么在代码里经常只是一次大矩阵乘法。继续往下看 RoPE 和 Decoder Block 后，新的问题又出现了：一个 token 为什么要旋转多组特征？相对位置到底发生在哪两个对象之间？多个 head 拼接以后为什么还要经过输出投影？

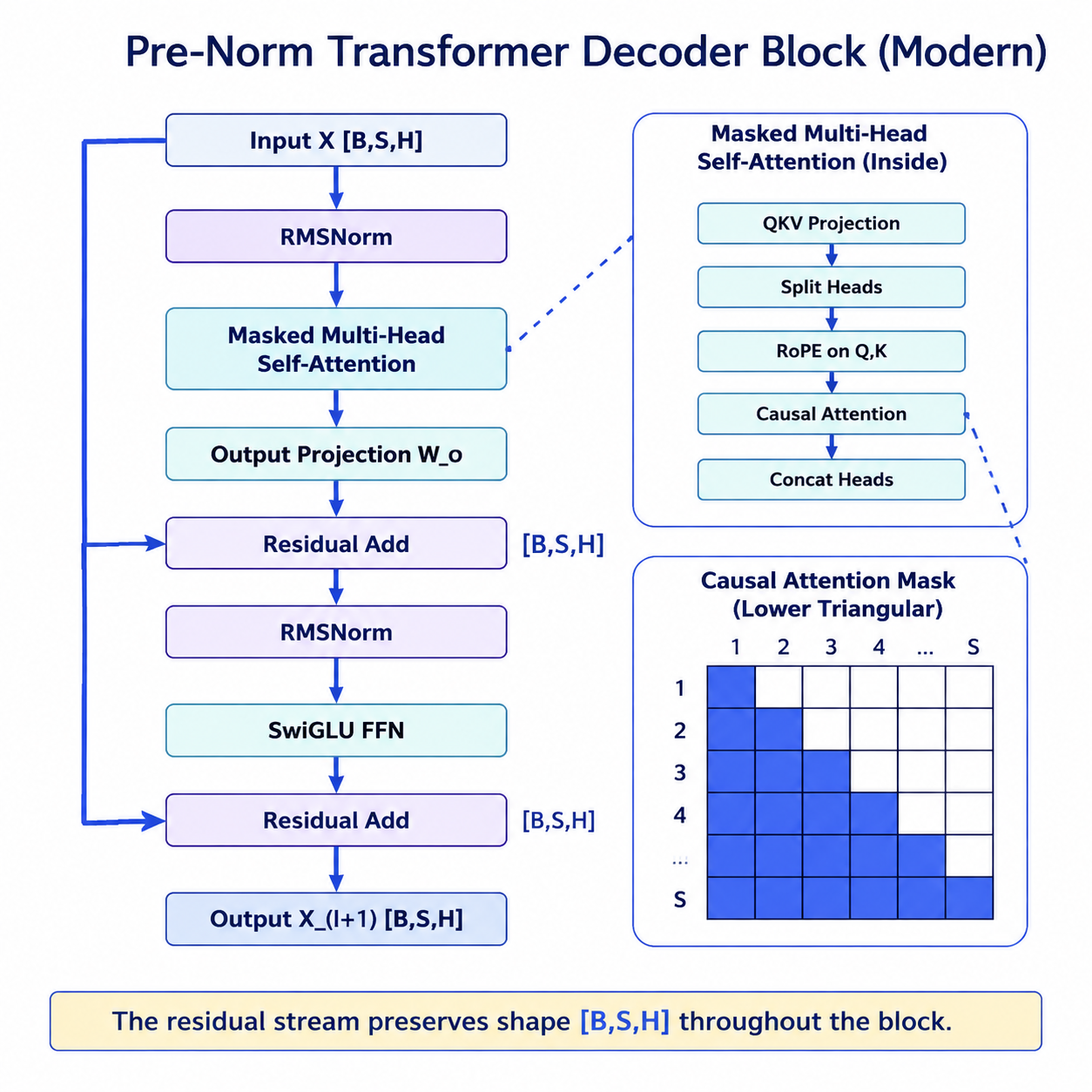

后来我发现，这些问题其实属于同一条数据流：一段文本先变成 token 序列，每个 token 被表示成隐藏向量；Attention 负责让 token 之间交换信息，FFN 负责让每个 token 独立加工信息，RoPE、Norm 和残差连接则保证顺序信息与训练稳定性。

文本
  ↓ Tokenizer 与 Embedding
[B, S, H]
  ↓ RMSNorm
Masked Multi-Head Self-Attention
  ↓ 残差连接
[B, S, H]
  ↓ RMSNorm
SwiGLU FFN
  ↓ 残差连接
[B, S, H]

本文从张量形状出发，把 Self-Attention、多头工程实现、MHA/GQA/MQA、RoPE 和现代 Decoder Block 串成一条完整链路。

1. 先统一符号

Transformer 中同一个字母有时会被不同资料赋予不同含义。为了避免把序列长度、层数、Value 和词表混在一起，本文统一使用下面的符号：

符号	含义
$B$	batch size，一次处理的序列数量
$S$	sequence length，一条序列中的 token 数量
$H$	hidden size，也写作 $d_{model}$，每个 token 的隐藏向量维度
$N_h$	Query head 的数量
$N_{kv}$	Key/Value head 的数量
$D_h$	每个 Attention head 的维度，通常 $D_h=H/N_h$
$H_{ff}$	FFN 的中间维度
$L$	Decoder Block 的层数
$\lvert\mathcal V\rvert$	tokenizer 的词表大小
$V_{val}$	Attention 中的 Value 张量，避免与词表混淆

这里最容易混淆的是 $S$、$H$ 和 $\lvert\mathcal V\rvert$：

S：当前这段输入实际有多少个 token
H：模型用多少个浮点数表示一个 token
|V|：整个词表中一共有多少种 token

它们描述的是三个不同的问题。

2. 从文本到 Transformer 输入

模型的输入最初是一段文本，例如：

我喜欢学习 AI Infra

Tokenizer 会把它转换成一串 token ID：

文本
  ↓ Tokenizer
[id₀, id₁, id₂, ..., idₛ₋₁]

如果一共得到 $S$ 个 token，那么 token ID 张量的形状是：

$\text{token_ids}\in\mathbb{N}^{B\times S}$

模型内部维护一个 Embedding 参数矩阵：

$E\in\mathbb{R}^{\lvert\mathcal V\rvert\times H}$

其中每一行保存一个词表 token 的 $H$ 维表示。对于第 $s$ 个输入 token，查表得到：

$x_s=E[\text{id}_s]\in\mathbb{R}^{H}$

把当前输入中的 $S$ 个 token 向量按顺序排列起来，得到：

$X\in\mathbb{R}^{B\times S\times H}$

所以 Transformer 的输入是 $[B,S,H]$，而不是 $[B,\lvert\mathcal V\rvert,H]$。$\lvert\mathcal V\rvert$ 只表示整个 Embedding 表有多少行；当前句子只从中查出了 $S$ 行。

例如：

词表大小 |V| = 32000
当前序列长度 S = 10
隐藏维度 H = 4096
batch size B = 1

Embedding 参数： [32000, 4096]
Token IDs：       [1, 10]
查表后的 X：      [1, 10, 4096]

文本经过 Tokenizer 与 Embedding 变成隐藏向量

3. Transformer 的三种常见架构

原始 Transformer 由 Encoder 和 Decoder 两部分组成：

源序列 → Encoder → 上下文表示
                       ↓
目标序列 → Decoder + Cross-Attention → 输出

后来逐渐形成三类常见架构：

架构	注意力方式	代表模型	常见任务
Encoder-only	双向 Self-Attention	BERT	分类、表示学习、信息抽取
Encoder-Decoder	Encoder 双向，Decoder 因果注意力并包含 Cross-Attention	T5、原始 Transformer	翻译、摘要、Seq2Seq
Decoder-only	因果 Self-Attention	GPT、LLaMA、Qwen	自回归文本生成

当前大语言模型通常采用 Decoder-only：删除原始 Decoder 中连接 Encoder 的 Cross-Attention，只保留因果 Self-Attention 和 FFN，并堆叠很多层相同形状的 Block。

需要注意，Decoder-only 是否使用 Pre-Norm，是另一个独立的架构选择。删除 Cross-Attention 和调整 Norm 位置不是同一件事。

本文后面主要讨论现代大模型常见的 Decoder-only、Pre-Norm 结构。

4. Self-Attention 在做什么？

Self-Attention 的目标是：让序列中的每个 token 根据相关程度，从其他可见 token 中汇总信息。

可以把 Q、K、V 理解成一次检索：

Query：当前 token 想查什么；
Key：每个 token 用什么特征接受匹配；
Value：匹配后真正取回的内容。

这只是帮助理解的比喻。从计算上看，Q、K、V 是同一个输入经过三组可学习线性投影得到的结果。

4.1 线性投影生成 Q、K、V

暂时忽略多头细节，输入为：

$X\in\mathbb{R}^{B\times S\times H}$

经过三组参数矩阵：

$Q=XW_Q,\qquad K=XW_K,\qquad V_{val}=XW_V$

在标准多头注意力中，三个大投影的输出宽度通常都是 $H$：

$W_Q,W_K,W_V\in\mathbb{R}^{H\times H}$

于是：

$Q,K,V_{val}\in\mathbb{R}^{B\times S\times H}$

这里并没有让 token 数量发生变化。每个 token 仍然对应一行，只是从原来的隐藏表示变成了用于查询、匹配和传递内容的三种表示。

4.2 计算匹配分数

对于单个 head，Q 和 K 的形状是：

$Q_i,K_i\in\mathbb{R}^{B\times S\times D_h}$

计算：

$S_i=Q_iK_i^\top$

在 batch 中，每个样本独立计算，形状变化是：

[B, S, Dh] @ [B, Dh, S] -> [B, S, S]

分数矩阵中的元素 $S_i[b,m,n]$ 表示：

第 $b$ 条序列中，位置 $m$ 的 Query 与位置 $n$ 的 Key 在第 $i$ 个 head 中有多匹配。

因此每一行对应一个 Query token，每一列对应一个 Key token。

4.3 为什么要除以 $\sqrt{D_h}$？

缩放后的分数是：

$\widetilde S_i=\dfrac{Q_iK_i^\top}{\sqrt{D_h}}$

一个 Q 和 K 的点积包含 $D_h$ 个乘积的累加：

$q^\top k=\sum_{r=1}^{D_h}q_rk_r$

如果各分量大致独立、均值为 0、方差约为 1，那么这个和的方差大约随 $D_h$ 增长，标准差大约是 $\sqrt{D_h}$。维度越大，未经缩放的分数越容易出现较大的绝对值。

Softmax 中包含指数运算。分数差距过大时，概率会过早接近 one-hot，很多位置的梯度变得很小。除以 $\sqrt{D_h}$ 后，不同 head dimension 下的分数尺度更稳定。

这里除的是每个 head 的维度 $D_h$，而不是整个隐藏维度 $H$。

4.4 因果 Mask：不能看到未来答案

Decoder-only 模型按顺序预测下一个 token，所以位置 $m$ 不能访问位置 $m$ 之后的 token。

例如：

输入：我 喜欢 学习 AI

“我”   只能看：我
“喜欢” 可以看：我、喜欢
“学习” 可以看：我、喜欢、学习
“AI”   可以看：我、喜欢、学习、AI

将未来位置的分数设为负无穷：

$M_{m,n}=-\infty,\qquad n>m$

再做 Softmax：

$A_i=\operatorname{softmax}\left(\dfrac{Q_iK_i^\top}{\sqrt{D_h}}+M\right)$

Softmax 沿 Key 的位置维，也就是最后一维执行。由于 $e^{-\infty}=0$，未来位置的注意力权重变成 0。

4.5 用权重汇总 Value

得到注意力权重后：

$O_i=A_iV_i$

形状变化是：

[B, S, S] @ [B, S, Dh] -> [B, S, Dh]

对于第 $m$ 个 Query token：

$o_m=\sum_{n=1}^{S}A_{m,n}v_n$

它得到的不是某一个 Value，而是所有可见 Value 的加权和。这就是“每个 token 聚合上下文信息”的具体含义。

一个 head 的完整公式是：

$\operatorname{head}_i=\operatorname{softmax}\left(\dfrac{Q_iK_i^\top}{\sqrt{D_h}}+M\right)V_i$

5. 多头注意力到底“多”在哪里？

假设：

H  = 4096
Nh = 32
Dh = 128

它们满足：

$H=N_hD_h=32\times128=4096$

同一个 token 在 32 个 head 中各有一份 128 维的 Q、K、V 表示。所有 head 都处理完整序列，拆分的是特征维度，不是把 token 分成 32 组。

5.1 每个 head 都有独立的投影参数吗？

从数学上看，第 $i$ 个 Query head 对应一块参数：

$W_Q^{(i)}\in\mathbb{R}^{H\times D_h}$

它计算：

$Q_i=XW_Q^{(i)}$

32 个 head 可以写成 32 次独立投影。但工程上不会为了这个表达真的启动 32 次小矩阵乘法，而是把这些参数沿输出列方向拼起来：

$W_Q=[W_Q^{(1)},W_Q^{(2)},\ldots,W_Q^{(32)}]\in\mathbb{R}^{4096\times4096}$

一次大矩阵乘法即可得到：

$Q=XW_Q=[Q_1,Q_2,\ldots,Q_{32}]$

然后 reshape：

[B, S, 4096]
    ↓ reshape
[B, S, 32, 128]
    ↓ 调整逻辑维度顺序
[B, 32, S, 128]

所以“每个 head 有独立参数”和“实现中维护一个大矩阵”并不冲突。大矩阵的不同列块就是不同 head 的参数。

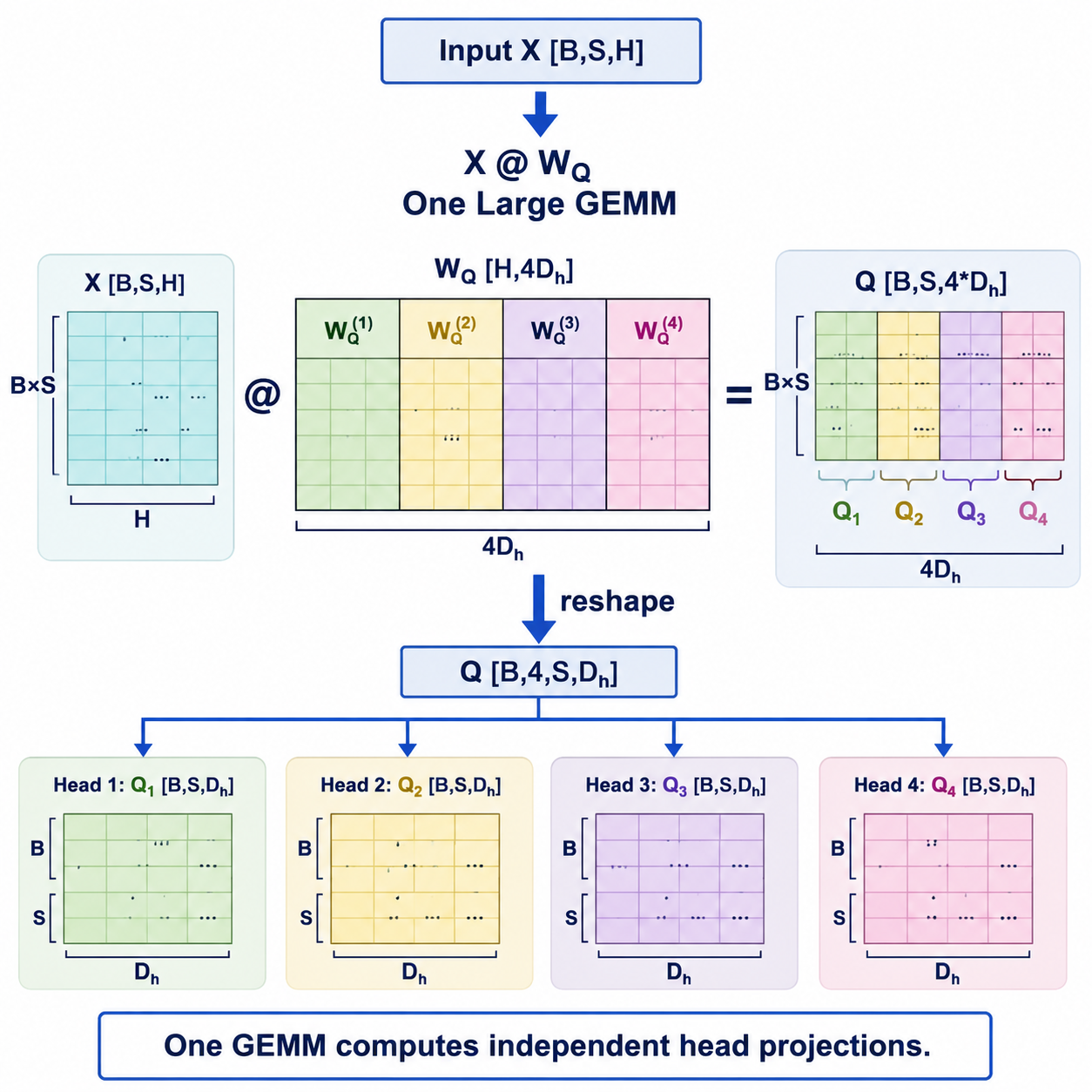

一次大 GEMM 同时计算多个独立 Attention head 的 Query 投影

5.2 为什么这仍然是真正的多头？

如果只有一个 4096 维的大 head，那么每对 token 只产生一套注意力分布：

$A=\operatorname{softmax}\left(\dfrac{QK^\top}{\sqrt{4096}}\right)$

而 32 个 head 会分别产生 32 套注意力分布：

$A_1,A_2,\ldots,A_{32}\in\mathbb{R}^{B\times S\times S}$

每个 head 的 Q、K 参数不同，Softmax 也独立执行，因此同一个 Query token 可以在不同特征子空间中采用不同的关注模式。

多头的本质不在于参数是否保存成 32 个 Python 对象，而在于：

特征被分成多个子空间，每个子空间独立计算 $Q_iK_i^\top$ 和 Softmax，产生独立的注意力分布。

多头注意力拆分特征子空间而不是拆分 token

5.3 Q、K、V 还可以融合成一次 GEMM

GEMM 是 General Matrix-Matrix Multiplication，即通用矩阵乘法。Transformer 中的线性层主要由 GEMM 实现。

逻辑上，Q、K、V 是三次投影：

$Q=XW_Q,\qquad K=XW_K,\qquad V_{val}=XW_V$

在标准 MHA 中，还可以把三组权重继续拼接：

$W_{QKV}=[W_Q,W_K,W_V]\in\mathbb{R}^{H\times3H}$

然后执行一次更大的 GEMM：

$[Q,K,V_{val}]=XW_{QKV}$

形状是：

[B×S, H] @ [H, 3H] -> [B×S, 3H]

之后再 split 出 Q、K、V，并 reshape 成多个 head。不同框架也可能保留三个独立 Linear，因此更准确的说法是：

数学上有三组线性投影，工程上可以根据模型和 Kernel 实现为一次或多次 GEMM。

5.4 多头拼接后为什么还要输出投影？

每个 head 的输出是：

$O_i\in\mathbb{R}^{B\times S\times D_h}$

32 个 head 沿特征维拼接：

$O_{cat}=\operatorname{Concat}(O_1,\ldots,O_{32})\in\mathbb{R}^{B\times S\times4096}$

此时每个 token 的向量可以看成：

[head 1 的 128 维 | head 2 的 128 维 | ... | head 32 的 128 维]

Concat 只是把各个 head 放在一起，并没有主动混合它们。接下来使用输出投影：

$Y=O_{cat}W_O$

其中：

$W_O\in\mathbb{R}^{(N_hD_h)\times H}$

常见情况下 $N_hD_h=H$，因此 $W_O$ 是 $H\times H$ 方阵。它有两个主要作用：

对不同 head 的输出通道进行可学习的混合；
把结果映射回残差流要求的隐藏维度 $H$。

它不会在不同 token 之间再次交换信息，只在每个 token 自己的特征维上进行线性变换。token 之间的信息聚合已经发生在前面的 Attention 中。

这里的 $W_O$ 也不是模型最后把 hidden state 映射到词表 logits 的 LM Head。二者形状和职责不同：

Attention 输出投影： [B, S, H]   -> [B, S, H]
LM Head：             [B, S, H]   -> [B, S, |V|]

6. MHA、GQA 和 MQA

推理时，每一层都需要缓存历史 token 的 K 和 V。标准 MHA 为每个 Query head 保存一组 K/V，KV Cache 很快会占用大量显存。

MQA 和 GQA 的思路是：保留多个 Query head，但减少 K/V head 数量，让多个 Query head 共享 K/V。

6.1 MHA：一对一

标准 MHA 中：

$N_{kv}=N_h$

假设有 32 个 Query head：

Q head 1  ↔ K/V head 1
Q head 2  ↔ K/V head 2
...
Q head 32 ↔ K/V head 32

张量形状为：

$Q,K,V_{val}\in\mathbb{R}^{B\times S\times32\times128}$

6.2 MQA：全部 Query 共享一组 K/V

Multi-Query Attention 保留 32 个 Query head，但只有 1 个 KV head：

$N_{kv}=1$

Q head 1  ─┐
Q head 2  ─┤
...        ├─ 共享 K/V head 1
Q head 32 ─┘

形状变为：

$Q\in\mathbb{R}^{B\times S\times32\times128}$

$K,V_{val}\in\mathbb{R}^{B\times S\times1\times128}$

共享 K/V 不表示 32 个 head 的输出相同。每个 $Q_i$ 仍然不同，因此 $Q_iK^\top$ 得到的注意力分布也可以不同。

6.3 GQA：若干 Query 共享一组 K/V

Grouped-Query Attention 位于 MHA 和 MQA 之间。假设有 32 个 Query head、8 个 KV head，那么每 4 个 Query head 共享一组 K/V：

Q head  1 ~  4 -> K/V head 1
Q head  5 ~  8 -> K/V head 2
...
Q head 29 ~ 32 -> K/V head 8

形状为：

$Q\in\mathbb{R}^{B\times S\times32\times128}$

$K,V_{val}\in\mathbb{R}^{B\times S\times8\times128}$

每组包含的 Query head 数量是：

$G=\dfrac{N_h}{N_{kv}}=\dfrac{32}{8}=4$

三种机制可以统一理解为：

机制	Query head 数	KV head 数	共享方式
MHA	32	32	一个 Q 对应一组 K/V
GQA	32	8	每 4 个 Q 共享一组 K/V
MQA	32	1	所有 Q 共享一组 K/V

GQA 不会把 K/V 在显存中真的复制成 32 份。高效 Attention Kernel 会在逻辑上把同一个 KV head 提供给对应的多个 Query head，否则会抵消缓存和带宽收益。

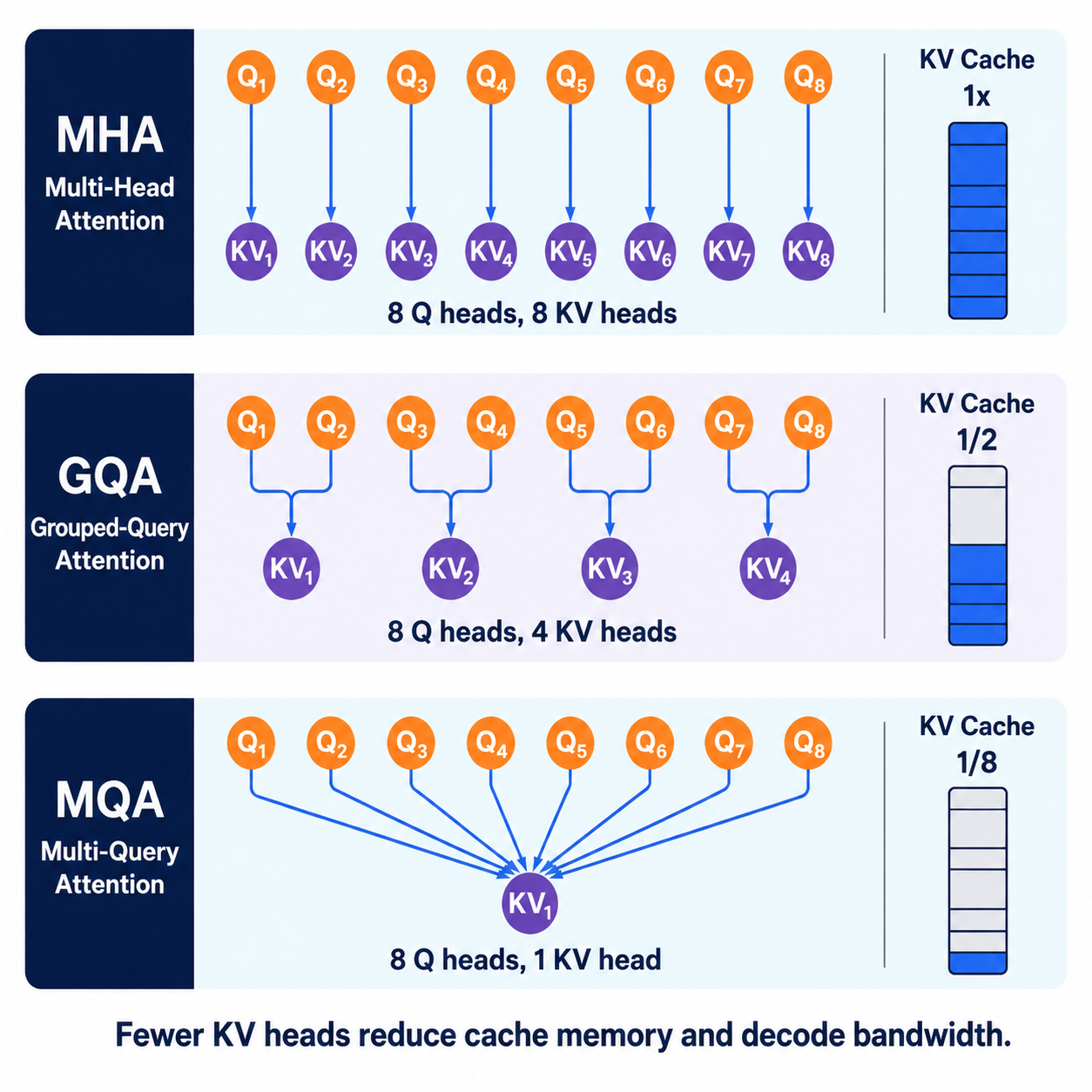

MHA、GQA 与 MQA 的 Query head 和 KV head 共享关系及缓存差异

6.4 为什么它能减少 KV Cache？

KV Cache 的大小与 KV head 数 $N_{kv}$ 成正比。忽略额外管理开销，其字节数约为：

$M_{KV}=2LBSN_{kv}D_h\cdot s$

其中：

$2$ 表示 K 和 V；
$L$ 是层数；
$B$ 是 batch size；
$S$ 是缓存的 token 数；
$s$ 是每个元素占用的字节数。

当 Query head 数为 32 时：

MHA：Nkv = 32
GQA：Nkv = 8  -> KV Cache 约为 MHA 的 1/4
MQA：Nkv = 1  -> KV Cache 约为 MHA 的 1/32

GQA 在模型表达能力和推理效率之间提供了折中，因此被很多现代大模型采用。

7. 为什么 Attention 需要位置信息？

先考虑没有位置编码、也没有因果 Mask 的 Self-Attention。

输入：

[猫, 追, 狗]

如果重新排列成：

[狗, 猫, 追]

Q、K、V 的行会跟着 token 一起重新排列。对于“猫”来说，它仍然用相同的 Query 去匹配同一组“猫、追、狗”的 Key；对应权重和 Value 同步换了顺序，加权和的内容不会因此改变。

原来：

$o_{猫}=0.2v_{猫}+0.3v_{追}+0.5v_{狗}$

重新排列后可能写成：

$o'_{猫}=0.5v_{狗}+0.2v_{猫}+0.3v_{追}$

加法项只是换了顺序，因此结果仍然相同。整体表现为：

[猫, 追, 狗] -> [o猫, o追, o狗]
[狗, 猫, 追] -> [o狗, o猫, o追]

输入怎样排列，输出就跟着怎样排列，这叫排列等变，不是排列不变。

如果用排列矩阵 $P$ 表示换序，在无位置编码、无位置相关 Mask 的条件下：

$\operatorname{Attn}(PX)=P\operatorname{Attn}(X)$

这说明 Attention 自身不会知道一个 token 原来处于第几个位置。

需要补充：Decoder 的因果 Mask 本身已经规定了“过去”和“未来”，所以加入固定因果 Mask 后，不再对任意排列满足上面的等变关系。但 Mask 主要限制可见范围，模型仍需要位置编码来表达更丰富的绝对位置、相对方向和距离关系。

8. RoPE：在 Q、K 内部旋转位置

原始 Transformer 把位置向量直接加到 token embedding 上。现代 Decoder-only 大模型更常使用 RoPE，也就是 Rotary Position Embedding。

它不增加新的 token，也不改变 Q、K 的形状，而是在每个 head 内部，把 Q 和 K 的特征两两组成二维坐标，再按 token 位置进行旋转。

8.1 一个 token 到底旋转了什么？

假设某个 token 在一个 head 中的 Q 是 8 维：

$q=(q_0,q_1,q_2,q_3,q_4,q_5,q_6,q_7)$

为了直观说明，可以把它分成四个二维组：

第 0 组：(q₀, q₁)
第 1 组：(q₂, q₃)
第 2 组：(q₄, q₅)
第 3 组：(q₆, q₇)

每个二维组旋转一次，旋转后再组合回一个 8 维向量：

一个 8 维 Q
  ↓ 分成 4 个二维组
每组按自己的角度旋转一次
  ↓ 重新组合
一个新的 8 维 Q

因此，一个 token 不会因为 RoPE 变成多份 token 或多个完整 Q。它仍然只有一个 Q 向量，只是向量内部的二维特征组分别发生了数值变换。

真实模型中，如果 $D_h=128$，就可以形成 64 个二维组。不同实现可能采用相邻维度配对，也可能采用前后半区配对；只要训练和推理采用一致约定，数学本质都是二维子空间中的旋转。

8.2 每组的旋转速度不同

第 $i$ 个二维组使用频率：

$\theta_i=\dfrac{1}{10000^{2i/D_r}}$

其中 $D_r$ 是参与 RoPE 的 rotary dimension，很多模型中等于 $D_h$，也有模型只旋转 head dimension 的一部分。

位置为 $m$ 的 token，第 $i$ 组旋转角度是：

$\alpha_{m,i}=m\theta_i$

同一组中的两个元素使用同一个角度，不同组的 $ heta_i$ 不同。所以：

前面的高频组每移动一个位置转得更多，对局部位置变化更敏感；
后面的低频组转得更慢，周期更长，能在更长范围内保留位置差异。

可以把它类比成钟表中的秒针、分针和时针：单个指针都存在周期重复，但多个速度联合起来，可以表示多个尺度的位置关系。

8.3 二维旋转公式

对第 $i$ 个二维组，旋转角度记为 $\alpha=m\theta_i$：

$q'_{2i}=q_{2i}\cos\alpha-q_{2i+1}\sin\alpha$

$q'_{2i+1}=q_{2i}\sin\alpha+q_{2i+1}\cos\alpha$

也可以使用旋转矩阵表示：

$R(\alpha)=\begin{bmatrix}\cos\alpha&-\sin\alpha\\\sin\alpha&\cos\alpha\end{bmatrix}$

位置 $m$ 上的 Query 和位置 $n$ 上的 Key 分别是：

$q'_{m,i}=R(m\theta_i)q_{m,i},\qquad k'_{n,i}=R(n\theta_i)k_{n,i}$

8.4 相对位置为什么会出现在点积中？

旋转后的 Q、K 做点积：

$(q'_{m,i})^\top k'_{n,i}=q_{m,i}^\top R(m\theta_i)^\top R(n\theta_i)k_{n,i}$

旋转矩阵满足：

$R(m\theta_i)^\top R(n\theta_i)=R((n-m)\theta_i)$

所以：

$(q'_{m,i})^\top k'_{n,i}=q_{m,i}^\top R((n-m)\theta_i)k_{n,i}$

这说明位置相关部分只通过相对位置 $n-m$ 进入点积。

例如：

Query 在位置 3，Key 在位置 8：相对距离 8 - 3 = 5
Query 在位置 13，Key 在位置 18：相对距离 18 - 13 = 5

两组 token 的绝对位置不同，但 RoPE 引入的相对旋转相同。

更准确地说，最终注意力分数仍然同时依赖：

Q、K 的内容；
两个 token 的相对位置。

不能把它理解成“距离相同，注意力分数就一定相同”。只有位置造成的那一部分变化依赖相对距离。

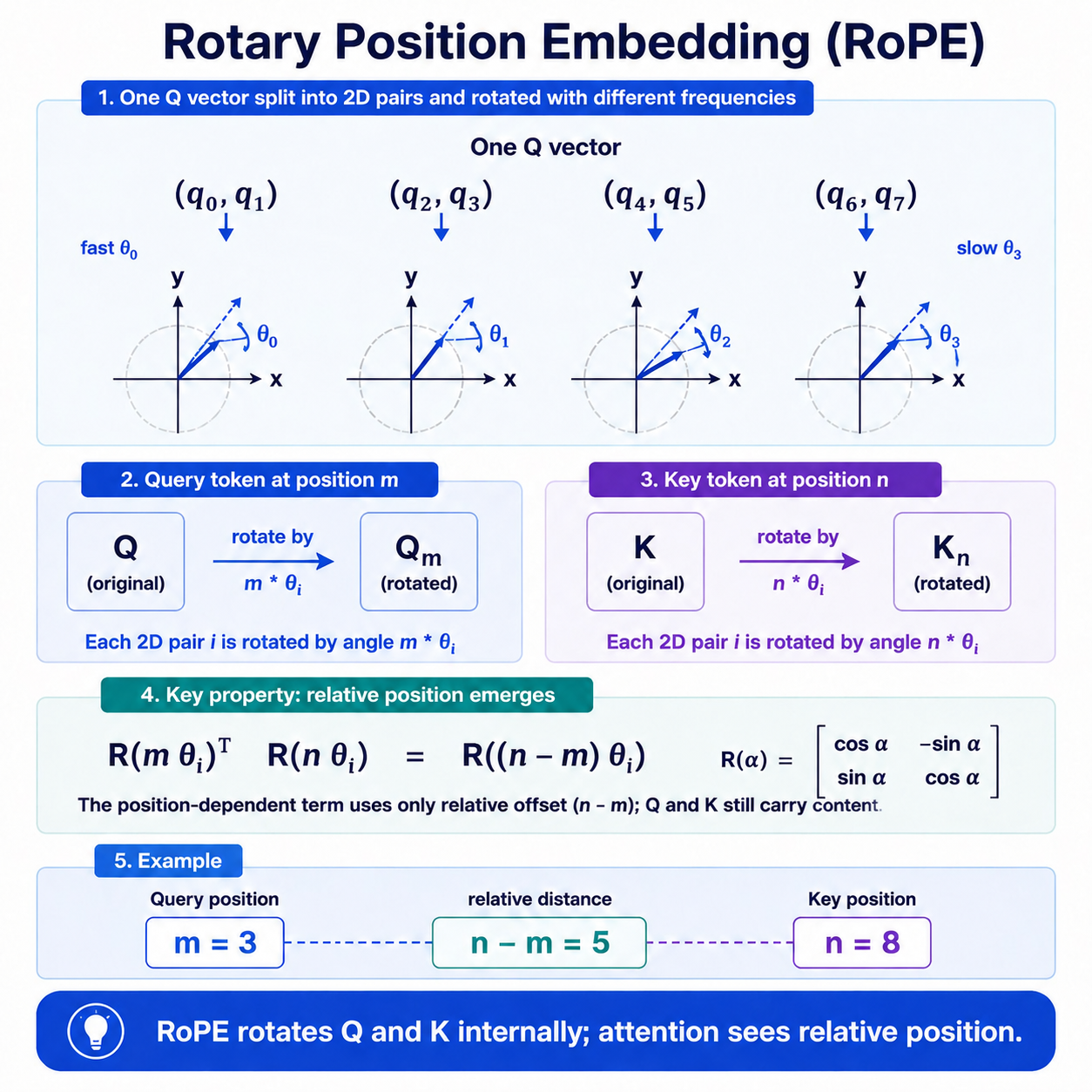

RoPE 将 Q 和 K 的特征组成二维组并通过旋转编码相对位置

8.5 为什么只旋转 Q 和 K？

Q、K 的点积决定“应该关注谁”：

$A=\operatorname{softmax}\left(\dfrac{QK^\top}{\sqrt{D_h}}+M\right)$

因此对 Q、K 注入位置，可以直接影响注意力权重。V 主要承载权重确定后要取回的内容：

$O=AV_{val}$

所以 RoPE 通常旋转 Q 和 K，而不旋转 V。

9. FFN：每个 token 独立加工信息

Attention 负责不同 token 之间的信息交换，FFN 则对每个 token 独立执行同一套非线性变换。

标准 FFN 可以写成：

$\operatorname{FFN}(x)=\operatorname{Activation}(xW_1)W_2$

它先升维，再降维：

[B, S, H]
    ↓ W₁
[B, S, Hff]
    ↓ 激活函数
[B, S, Hff]
    ↓ W₂
[B, S, H]

如果 $H=4096$，标准 FFN 的 $H_{ff}$ 常取接近 $4H$ 的量级。

9.1 从 ReLU、GELU 到 SwiGLU

ReLU：

$\operatorname{ReLU}(x)=\max(0,x)$

GELU：

$\operatorname{GELU}(x)=x\Phi(x)$

现代 LLaMA 风格模型常使用 SwiGLU：

$\operatorname{SwiGLU}(x)=\left[\operatorname{SiLU}(xW_{gate})\odot(xW_{up})\right]W_{down}$

其中：

x @ Wgate：生成门控分支
x @ Wup：  生成候选信息
SiLU(gate) ⊙ up：逐元素决定信息通过多少
结果 @ Wdown：映射回 H 维

以 $H=4096$、$H_{ff}=11008$ 为例：

x：       [B, S, 4096]
gate：    [B, S, 11008]
up：      [B, S, 11008]
mid：     [B, S, 11008]
down：    [B, S, 4096]

FFN 不改变 token 数量。每个 token 独立经过同一组参数，所以它只改变每个 token 内部的特征表示。

10. Norm 与残差连接

现代大模型通常使用 Pre-Norm：先归一化，再进入 Attention 或 FFN，最后与残差分支相加。

10.1 LayerNorm 与 RMSNorm

LayerNorm 会减均值、除以标准差，再进行可学习的缩放和平移：

$\operatorname{LayerNorm}(x)=\gamma\odot\dfrac{x-\mu}{\sqrt{\sigma^2+\epsilon}}+\beta$

LLaMA 使用 RMSNorm，它不减均值，而是按均方根缩放：

$\operatorname{RMSNorm}(x)=\gamma\odot\dfrac{x}{\sqrt{\operatorname{mean}(x^2)+\epsilon}}$

两者通常都沿每个 token 的隐藏维度进行计算：

每个 token 的 H 个特征 -> 单独归一化

形状始终不变：

$[B,S,H]\rightarrow[B,S,H]$

10.2 残差连接

残差连接的形式是：

$y=x+F(x)$

它让子层主要学习“在当前表示上增加什么”，并提供一条更直接的信息和梯度通路。

对 Transformer 来说，残差相加要求两个分支形状一致：

原始输入：   [B, S, H]
子层输出：   [B, S, H]
逐元素相加： [B, S, H]

这也是每个 Decoder Block 都保持隐藏维度 $H$ 的重要原因。

10.3 Pre-Norm 与 Post-Norm

原始 Transformer 常写成 Post-Norm：

$y=\operatorname{Norm}(x+\operatorname{Sublayer}(x))$

现代大模型常使用 Pre-Norm：

$y=x+\operatorname{Sublayer}(\operatorname{Norm}(x))$

Pre-Norm 中，残差主路径不穿过 Norm，通常更容易稳定训练很深的网络。但这不是说它在所有模型和训练配方中一定更好，而是它已经成为大模型中的常见工程选择。

11. 组装完整的 Transformer Decoder Block

把前面的模块拼起来，现代 Pre-Norm Decoder Block 可以写成两个公式：

$U_l=X_l+\operatorname{Attention}(\operatorname{RMSNorm}(X_l))$

$X_{l+1}=U_l+\operatorname{SwiGLU}(\operatorname{RMSNorm}(U_l))$

完整数据流是：

X_l [B, S, H]
  │
  ├──────────────── 残差 ────────────────┐
  ↓                                      │
RMSNorm                                  │
  ↓                                      │
QKV 投影                                 │
  ↓                                      │
Q/K 应用 RoPE                            │
  ↓                                      │
Causal Multi-Head Attention              │
  ↓                                      │
输出投影 W_O                              │
  ↓                                      │
加法 ←───────────────────────────────────┘
  ↓
U_l [B, S, H]
  │
  ├──────────────── 残差 ────────────────┐
  ↓                                      │
RMSNorm                                  │
  ↓                                      │
SwiGLU FFN                               │
  ↓                                      │
加法 ←───────────────────────────────────┘
  ↓
X_{l+1} [B, S, H]

11.1 用 LLaMA-2-7B 的形状走一遍

取下面的配置：

B = 1
S = 2048
H = 4096
Nh = 32
Nkv = 32
Dh = 128
Hff = 11008

Attention 子层

Block 输入：                    [1, 2048, 4096]
RMSNorm：                       [1, 2048, 4096]

融合 QKV 投影：
[1×2048, 4096] @ [4096, 12288]
                            -> [1×2048, 12288]

拆分并 reshape：
Q、K、V                     -> [1, 32, 2048, 128]

Q、K 应用 RoPE：                形状不变

每个 head 计算 QKᵀ：
[2048, 128] @ [128, 2048]   -> [2048, 2048]

32 个 head 的分数：             [1, 32, 2048, 2048]
Mask + Softmax：                 [1, 32, 2048, 2048]

权重乘 V：
[2048, 2048] @ [2048, 128]  -> [2048, 128]

拼接 32 个 head：               [1, 2048, 4096]
输出投影 W_O：                  [1, 2048, 4096]
第一次残差相加：                [1, 2048, 4096]

FFN 子层

RMSNorm：                       [1, 2048, 4096]

gate 投影：
[1×2048, 4096] @ [4096, 11008]
                            -> [1×2048, 11008]

up 投影：                       [1, 2048, 11008]
SiLU(gate) ⊙ up：               [1, 2048, 11008]

down 投影：
[1×2048, 11008] @ [11008, 4096]
                            -> [1×2048, 4096]

第二次残差相加：                [1, 2048, 4096]
Block 输出：                    [1, 2048, 4096]

从头到尾，残差流都保持 $[B,S,H]$。因此多个 Block 可以连续堆叠：

Embedding 输出 [B, S, H]
        ↓
Decoder Block 1 [B, S, H]
        ↓
Decoder Block 2 [B, S, H]
        ↓
...
        ↓
Decoder Block L [B, S, H]

每一层形状相同，但参数并不共享，token 表示会在层与层之间不断变化。

现代 Pre-Norm Transformer Decoder Block 的完整数据流与残差路径

11.2 一个 Block 的参数主要在哪里？

仍以 $H=4096$、$H_{ff}=11008$ 的标准 MHA 为例。

Attention 的四个矩阵为：

$W_Q,W_K,W_V,W_O\in\mathbb{R}^{4096\times4096}$

参数量：

$4\times4096^2=67,108,864$

SwiGLU 的三个矩阵为：

$W_{gate},W_{up}\in\mathbb{R}^{4096\times11008},\qquad W_{down}\in\mathbb{R}^{11008\times4096}$

参数量：

$3\times4096\times11008=135,266,304$

两个 RMSNorm 各有一个长度为 4096 的缩放参数，因此单个 Block 总计约：

$67,108,864+135,266,304+8192=202,383,360$

也就是约 202M 参数。可以看出，FFN 约占单个 Block 参数量的三分之二，Attention 约占三分之一。

这直接影响后续的 AI Infra 优化：

Attention 是长序列二次复杂度和 KV Cache 的核心；
FFN 拥有大量权重和 GEMM 计算，是张量并行与量化的重要对象。

12. 从最后一个 Block 到词表 logits

经过 $L$ 个 Decoder Block 后，模型通常还会执行一次 Final RMSNorm，得到：

$X_{final}\in\mathbb{R}^{B\times S\times H}$

然后通过 LM Head 映射到整个词表：

$W_{lm}\in\mathbb{R}^{H\times\lvert\mathcal V\rvert}$

$\text{logits}=X_{final}W_{lm}$

形状变化是：

[B, S, H] @ [H, |V|] -> [B, S, |V|]

每个位置都得到对词表中所有候选 token 的打分。训练时可以用这些 logits 计算下一个 token 的交叉熵；生成时通常只取当前最后一个位置的 logits，经过采样得到下一个 token。

Transformer 最终隐藏状态经过 LM Head 得到词表 logits

13. 自回归生成、Prefill 与 Decode

Decoder-only 模型一次预测一个新 token：

输入：“人工智能的”
  ↓
预测：“核”
  ↓ 把“核”加入输入
预测：“心”
  ↓
继续生成……

推理可以分成 Prefill 和 Decode 两个阶段。

13.1 Prefill

Prefill 一次处理完整 prompt。假设 prompt 长度为 $P$：

Query 长度：P
Key/Value 长度：P

所有 prompt token 可以并行完成 QKV 投影和 Attention，并把每一层产生的 K、V 写入 KV Cache。

在常见配置中，Prefill 有较大的矩阵乘法，通常更容易利用 GPU 算力；但是否严格属于 Compute Bound，仍取决于 prompt 长度、batch、模型、数据类型和 Kernel 实现。

13.2 Decode

进入 Decode 后，每一步只有一个新 token：

新 Query 长度：1
历史 Key/Value 长度：P + 已生成 token 数

新 token 只需要生成自己的 Q、K、V：

新 Q 与所有历史 K 计算注意力分数；
根据权重汇总历史 V；
把新的 K、V 追加到 KV Cache；
经过其余层后预测下一个 token。

历史 Q 不需要缓存，因为未来步骤不会再次用历史 token 充当 Query；未来每一步只需要当前新 token 的 Query。

Decode 的矩阵在单请求下很“瘦”，同时每一步都要读取模型权重和历史 KV Cache，因此常常受到显存带宽限制。但连续批处理增大 batch 后，它也可能重新形成更适合 GPU 的矩阵计算。

13.3 为什么 KV Cache 很重要？

如果没有 KV Cache，每生成一个 token 都要为整个历史序列重复计算 K、V。缓存后，历史 K、V 可以直接复用，每一步只新增当前 token 的 K、V。

代价是显存随以下因素线性增长：
