Fat Tree网络架构
为数据中心打造高效信息高速公路
核心洞察
Fat Tree架构通过使用大量低成本商用交换机，构建出一个带宽不收敛、无阻塞的网络，彻底解决传统树形网络的核心瓶颈问题。
东西向流量占比
70%+
现代数据中心内部通信
高带宽
任意服务器间可全速通信
低延迟
路径短且确定
高扩展性
像搭积木一样水平扩展
高性价比
无需昂贵核心设备
为什么我们需要Fat Tree？
数据中心面临的挑战与Fat Tree的解决方案
数据中心面临的挑战

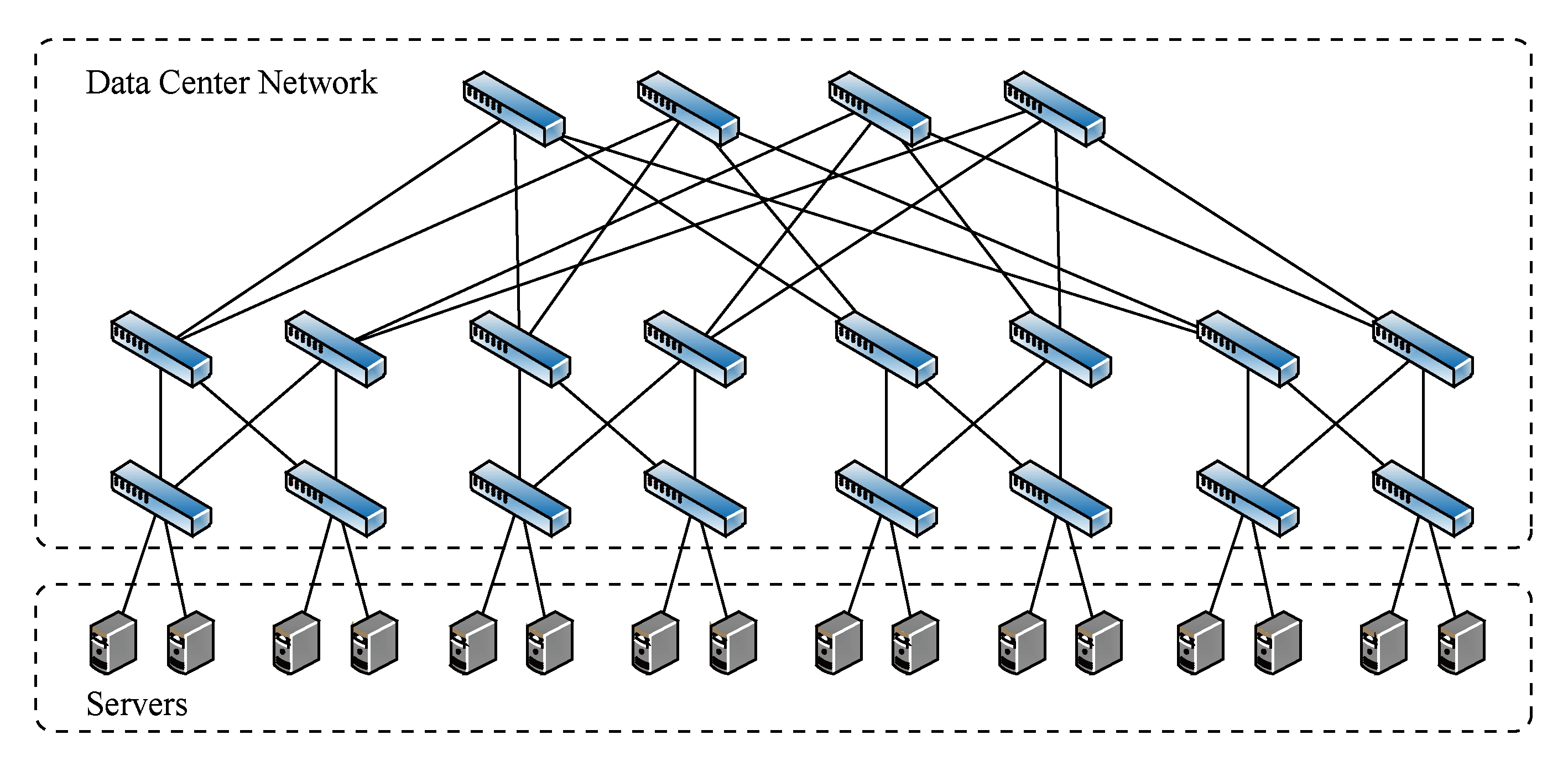

在数字化时代，数据中心已成为支撑社会运转的核心基础设施。随着人工智能、物联网和5G等技术的飞速发展，数据中心需要处理的数据量呈爆炸式增长。 [227]
"现代数据中心内部服务器之间的通信需求，如虚拟机迁移、大规模数据并行处理和分布式存储系统同步等，已经占据了主导地位，据估计可高达总流量的70%以上。"

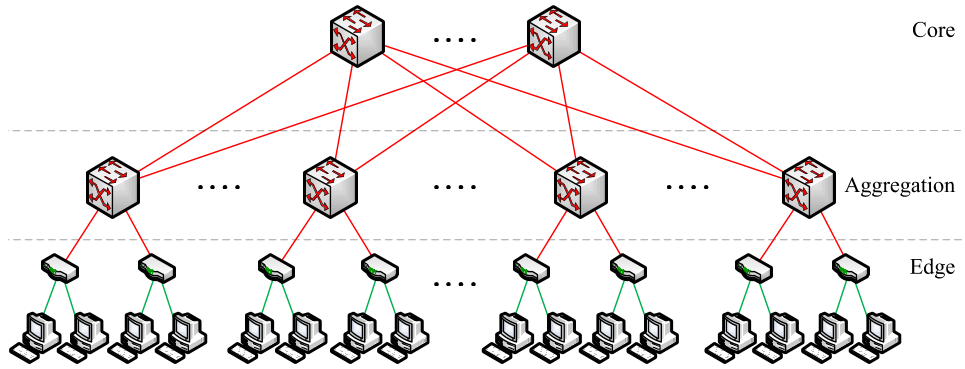

传统网络架构的瓶颈
传统的三层树形架构在面临大规模东西向流量时，其固有的带宽收敛问题暴露无遗。越靠近核心层，带宽瓶颈越严重。 [239]
传统架构的致命弱点
- • 带宽逐层收敛
- • 核心层成为性能瓶颈
- • 扩展能力受限
- • 依赖昂贵的核心设备
网络基础概念速通
理解Fat Tree工作原理的基石
交换机（Switch）
网络中的"交通枢纽"，负责在连接的多台设备之间转发数据。根据MAC地址进行精准投递。
工作原理
基于MAC地址表进行数据转发，实现"精准投递"，避免不必要的数据广播。
路由器（Router）
网络中的"导航员"，负责在不同网络之间转发数据包。根据IP地址选择最佳路径。
核心功能
基于路由表进行路径选择，确保数据能够跨越复杂的互联网到达目的地。
带宽（Bandwidth）
信息高速公路的"车道数量"，衡量网络传输能力的关键指标。
重要性
更高的带宽意味着更快的数据传输速度，是数据中心高效协同工作的基础。
延迟（Latency）
信息传输的"耗时"，包括传播延迟、传输延迟、处理延迟和排队延迟。
关键应用
对在线游戏、高频交易和AI模型训练等应用至关重要。
Fat Tree架构深度解析
从"树"到"胖树"的演变

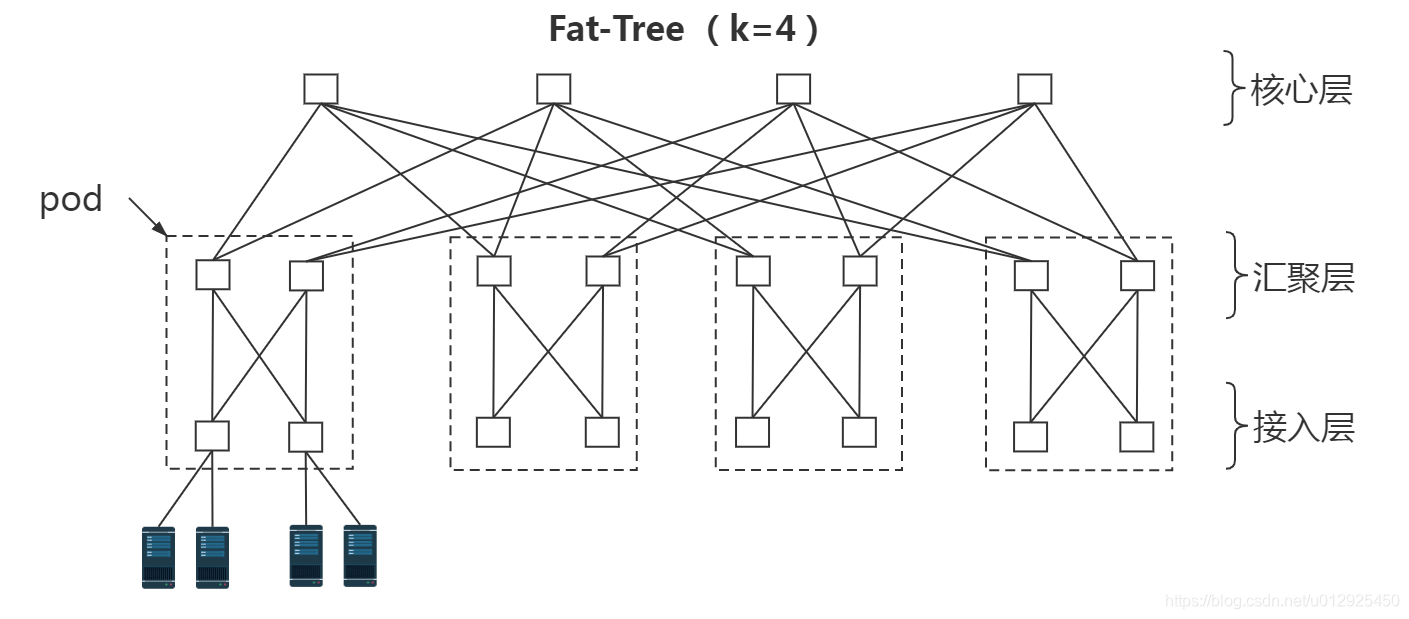

核心思想：带宽不收敛
核心层（Core Layer）
网络骨干，由核心交换机组成，负责连接所有汇聚层交换机，提供跨Pod的高速数据转发。
汇聚层（Aggregation Layer）
承上启下，连接接入层和核心层，组织成Pod（Performance Optimized Datacenter）结构。
接入层（Access Layer）
直接连接服务器，通常采用ToR（Top-of-Rack）交换机，将机架内服务器接入网络。
Fat Tree vs. 传统树形结构
全方位优势对比分析
带宽：从"拥堵"到"畅通"
成本：从"昂贵"到"经济"
可扩展性：从"受限"到"灵活"
容错性：多路径保障
传统树形：单点故障风险
核心层或汇聚层设备故障可能导致大规模网络中断，容错能力差。
Fat Tree：多路径冗余
任意两台服务器之间存在多条等价路径，故障时可快速切换，提高网络可靠性。 [225]

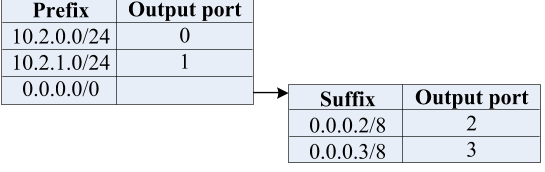

数据在Fat Tree中如何高效传输？
通信流程与路由机制解析
跨Pod通信流程示例
场景设定

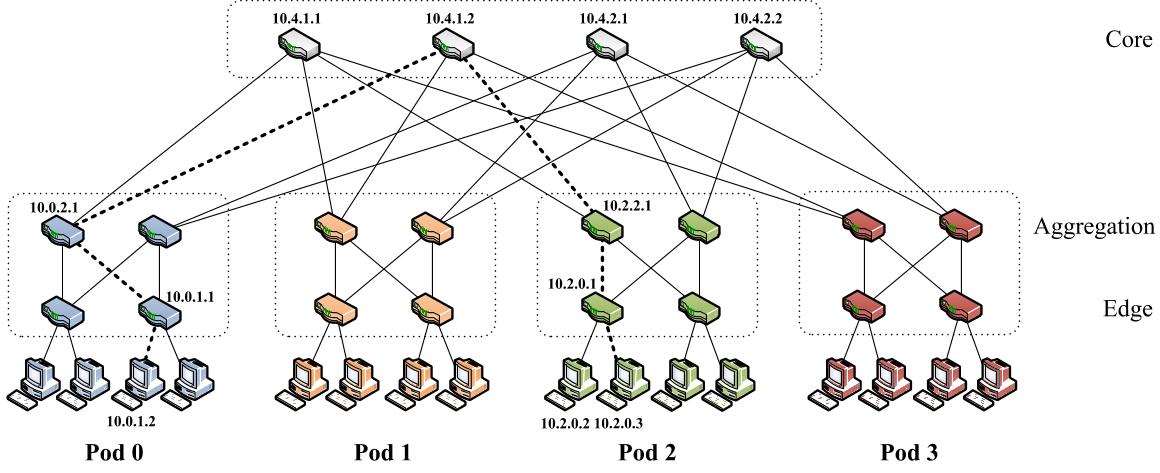

以k=4的Fat Tree为例，模拟从Pod 0的服务器`10.0.1.2`向Pod 2的服务器`10.2.0.3`发送数据包的过程。 [236]
| 步骤 | 源节点 | 目标节点 | 层级 | 关键动作 |
|---|---|---|---|---|
| 1 | `10.0.1.2` | `10.0.1.1` | 服务器→接入层 | 发送到默认网关 |
| 2 | `10.0.1.1` | `10.0.2.1` | 接入层→汇聚层 | 向上转发到汇聚层 |
| 3 | `10.0.2.1` | `10.4.1.2` | 汇聚层→核心层 | 向上转发到核心层 |
| 4 | `10.4.1.2` | `10.2.2.1` | 核心层→汇聚层 | 下行到目标Pod |
| 5 | `10.2.2.1` | `10.2.0.1` | 汇聚层→接入层 | 下行到接入层 |
| 6 | `10.2.0.1` | `10.2.0.3` | 接入层→服务器 | 交付给目标主机 |
Fat Tree的应用价值与现实考量
优势总结与挑战分析
在数据中心的应用
核心优势总结
总结与展望
Fat Tree的核心价值与未来发展
Fat Tree的核心价值回顾
"Fat Tree网络架构通过其创新的'胖'设计，成功地解决了传统数据中心网络在带宽、成本和可扩展性方面的核心痛点。它借鉴了Clos网络的思想，利用大量低成本的商用交换机构建了一个大规模、无阻塞的网络，为现代数据中心，特别是云计算和人工智能应用，提供了高效、可靠且经济的通信基础。"
技术突破
- 带宽不收敛设计理念，实现理论上的无阻塞通信
- 使用低成本商用交换机，显著降低建设和维护成本
- 模块化设计，支持平滑的水平扩展
应用价值
- 完美适应现代数据中心东西向流量主导的特点
- 支撑云计算、大数据和AI训练等高性能应用
- 为分布式系统提供可靠的网络基础设施
未来发展方向
技术演进
技术趋势
光互连技术
光互连技术的发展将带来更高带宽、更低延迟和更低功耗的通信革命。
智能化管理
AI驱动的网络管理，实现自动化运维、智能故障诊断和性能优化。
展望未来
Fat Tree作为当前数据中心网络的主流架构，其设计理念和实践经验，无疑将为未来网络架构的演进提供宝贵的借鉴。 随着技术的不断发展，我们期待看到更智能、更灵活、更高效的网络架构， 为数字化时代的数据中心提供更强大的支撑。
